随着网络云化的加速，业务流量迅速向数据中心集中，全球数据中心的规模急剧扩大。目前数据中心正逐步向网络边缘扩展，覆盖的区域更加广泛。这些数据中心要协同运转，就需要相互之间交互信息，这就有了互连需求，产生了DCI网络，即Data Center Interconnect。目前城域DCI和长途DCI是两大最主要的DCI应用场景，其中城域DCI市场的发展尤为迅速。
带宽：数据爆发式的增长，而光纤资源有限、昂贵
成本：机房租金随着设备高度增加而增加
运维：IT行业针对光网络维护人员及经验不足

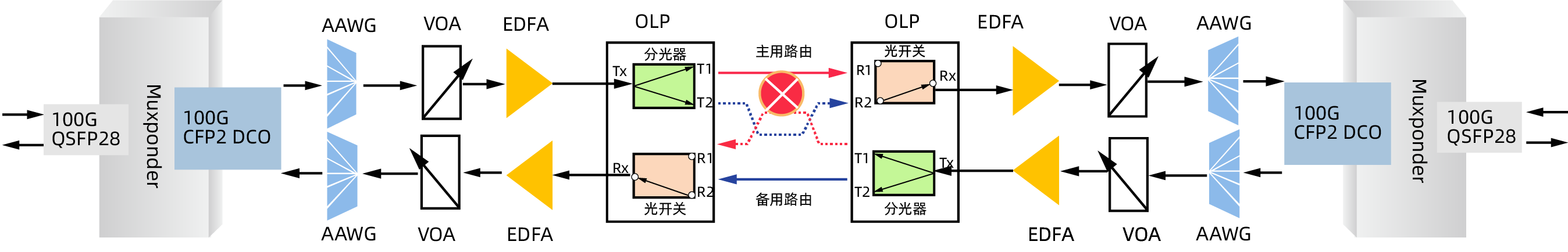

方案说明：客户侧采用100G QSFP28 SR4/LR4光模块，OTU单元实现将1个100GE业务转换为1个100G相干光信号或者将2个100GE业务转换为1个200G相干光信号。
2×100G Muxponder客户侧方向配置100G QSFP28 SR4/LR4光模块与客户侧对接，线路侧配置100/200G CFP2 DCO光模块与AWG对接。
配置EDFA用于提高发送功率及系统接收灵敏度，配置VOA用于链路光功率自适应调整，配置OLP用于光纤自动倒换保护。

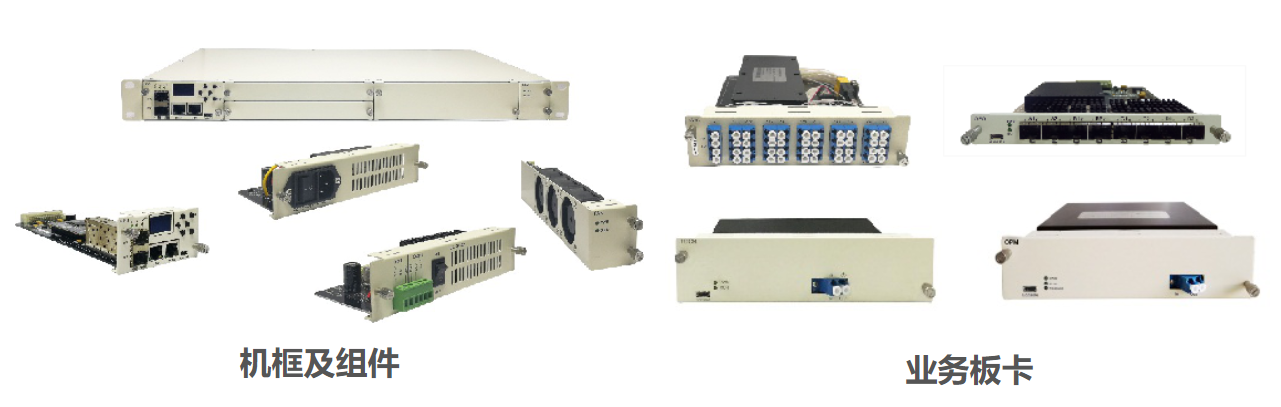

相干子系统业务平台介绍系统平台化
产品模块化
管理统一化
我们提供的是平台化的系统，可以根据不同需求，配置不同的功能板卡，来实现客户的个性化需求。

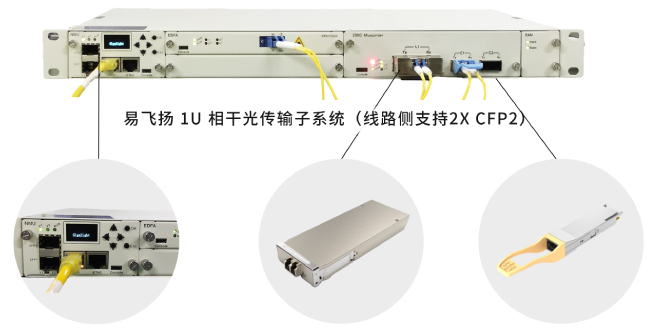

OTU单元
OTU单元传输单个100GE业务时，线路侧配置100G CFP2 DCO模块；传输2个100GE业务时，线路侧配置200G CFP2 DCO模块。
OTU单元能够实现业务端口光性能集中监控、彩光模块集中散热、业务开放式接入。
OTU单元由100G光模块、100G相干光模块和板卡组成。一路100G业务端到端，OTU板卡需要配置2只100G客户侧光模块及2只100G CFP2 DCO光模块，二路100G业务端到端，OTU板卡需要配置4只100G客户侧光模块及2只200G CFP2 DCO光模块。
高集成：电层和光层功能高度集成在1RU
大容量：400G/1RU相干传输容量，支持100G/200G CFP2相干模块
多业务：100GE/OTU4可选
超长传输：单跨距支持150km，多级站点可达2000km
智能面板：无需PC用户端，脱机使用，可查看业务板卡关键监控信息
智能机框：1U，2U，4U可选
智能网管：支持WEB/SNMP/CLI网络管理
DP-DQPSK调制方式
传输距离达120km(ZR)/600km(Metro)/2000km(Long haul)
100GE/OLT4客户端接口满足C-Band全波段可调
超窄线宽激光器
采用硅光调制技术
功耗：18W(ZR)，19W(Metro)，24W(1200km)
符合RoHS6
易飞扬100G CFP2 DCO具有优异的OSNR性能，在不同FEC配置模式下，100G相干系统的OSNR容限值带来的差异直接决定了EDFA可级联的数量，也限制相干系统最远传输距离。
100G CFP2 DCO Rx OSNR 容限值 (dB)最终OSNR性能OSNR余量建议EDFA 级联数量传输距离(km)| ZR 17 | 6跨段， 19.3dB | 2.3dB | 6 | >600 |
| MR 15.5 | 10跨段， 17dB | 1.5dB | 10 | >1000 |
| LH 13 | 20跨段， 14dB | 1dB | 20 | >2000 |
*工程上一个EDFA跨段通常为100km，每跨段插损约25dB
支持将2个100GE光信号转换为1个200G相干光信号或者将1个100GE光信号转换为1个100G相干光信号。
2×QSFP接口，1×CFP2接口
100G/200G相干光传输技术
创新的QPSK/16QAM可编程
实现单波容量100G/200G
1对光纤容量可达19.2Tbit/s
单板、模块均可热插拔，可实现20s备件更换，极致缩短维护时间
AWG板卡：支持40CH DWDM波长
可定制DWDM 50GHZ 96波，采用独立的1U机架式
工作波长范围：1528~1564nm
35dB宽输入范围
增益可调
输出功率≤23dBm
支持1+1/1:1链路保护；
支持1+1波长保护，倒换时间<10ms
支持0~15dB光衰自动调节或者远程手动调节
调节精度0.1dB
支持DWDM波长、功率、信噪比监测
支持光纤链路长度、损耗、断点测量及断点定位
